●中心螺桿連接，使用方便，鎖緊可靠 ●規格齊全 ●具有防雨、防塵、防鹽霧等功能 ●并有防誤插機構 適用范圍 使用環境條件 工作溫度 -55℃～125℃ 相對濕度 40±2℃時相對濕度92%～98% 工作氣壓 101.33kPa～6.67Pa 正弦振動 10～2000Hz 加速度196 m/s2 沖 擊 加速度980 m/s2 碰 撞 加速度392 m/s2` 淋 雨 降雨量5mm/min 機械壽命 1000次（普通） 500次（Y16N） 主要技術特性 接觸件特性 插針直徑(A) | 1 | 1.3 | 1.5 | 2.5 | 3 | 3.5 | 5 | 工作電流(A) | 5 | 7 | 10 | 25 | 30 | 60 | 75 | 接觸電阻(mΩ) | ≤5 | ≤4 | ≤3 | ≤1 | ≤1 | ≤1 | ≤1 | ≤10* | ≤3* |
注：*為鐵合金接觸的接觸電阻 絕緣電阻 標準大氣條件 | 濕熱條件 | 高溫條件 | ≥1000MΩ | ≥20MΩ | ≥500MΩ |
耐電壓 標準大氣條件 | AC 1500Vrms | 高溫條件 | AC 1500Vrms | 低氣壓條件 | AC 150Vrms | 濕熱條件 | AC 500Vrms |
密封性 普通插座不小于98kPa 玻璃封結插座泄漏率不大于1×10-5Pa·L/s 型號標志 代號 | Y | 16 | P | - | 24 | 30 | Z | J | 10 | 序號 | ① | ② | ③ |
| ④ | ⑤ | ⑥ | ⑦ | ⑧ |

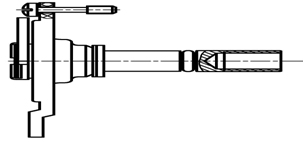

① 圓形電連接器 ② 設計序號 ③ 類別：P-薄殼體，H-厚殼體，E-玻璃封接，N-屏蔽類 ④ 殼體號：18、24、30 ⑤ 芯數：04，05，12，14，16，30，38，48 ⑥ 電連接器類別：T-插頭，Z-插座 ⑦ 接觸件類型：J-插針，K-插孔，S-穿墻式插針孔 ⑧ 插座安裝方式：10-方形法蘭盤式，13-方形法蘭盤穿墻式，14-螺母并緊式 注：③-N屏蔽類目前僅有24#殼體有，其余殼體暫無。 外形及安裝尺寸 插頭（N類除外）  殼體號 | 規格 | L3 | L4 | D1 | L1 | L2 | D2(出線口直徑) | P | H | P | H | P | H | 18 | 1804 1805 1812 | 33 | 38 | 22 | 69.5 | 42 | 48.5 | 12 | 12.5 | 24 | 2404 2414 2430 2438 2448 | 39.5 | 48 | 38 | 71.5 | 48.5 | 55 | 18 | 22 | 39.5 | 46 | 2416 2416I | 46 | 66.5 | 77.5 | 55 | 75.5 | 22 | 23.5 | 30 | 3030 3048 | 66.5 | 51 | 41 | 75.5 | - | 75.5 | - | 26.5 |
螺母并緊式插座（N類除外） 殼體號 | 規格 | L | D1 | M | A | 18 | 1804 1805 | 28 | 33 | M32×1.5 | 30-0.13 | 1812 | 26.5 | 24 | 2404 2414 2430 2438 2448 | 26.5 | 43 | M42×1.5 | 40-0.16 |

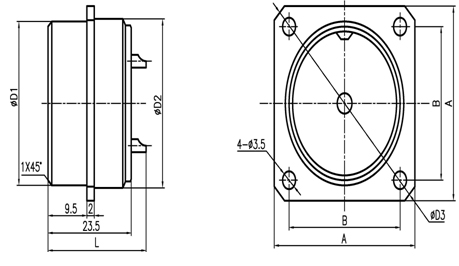

方形法蘭盤式插座（N類除外）  殼體號 | 規格 | D1 | D2 | L | A | B±0.125 | 18 | 1804 1805 | 32 | 33 | 28 | 38 | 30 | 1812 | 26.5 | 24 | 2404 | 42 | 43 | 26.5 | 47 | 38 | 2404I | 2414 | 2416 | 29 | 2416I | 28 | 2430 | 26.5 | 30 | 3030 | 45 | 46 | 26.5 | 52 | 41 | 3048 | 28 |

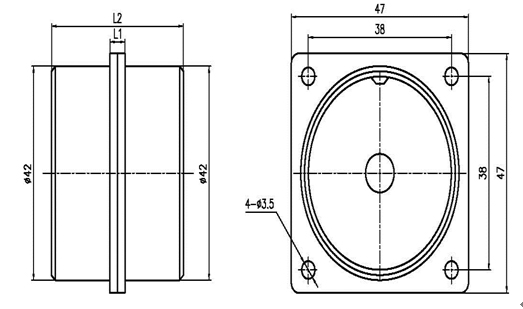

24號殼體方形法蘭盤穿墻式插座  類別 | L1 | L2 | Y16-24號殼體 | 3 | 35 | Y16N-24號殼體 | 4 | 37 |

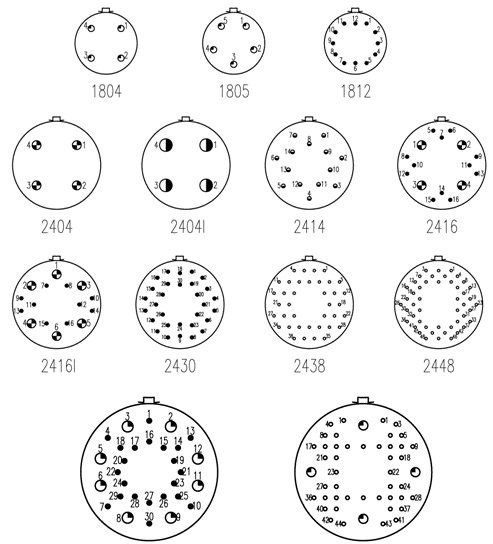

接觸件孔位排列（插針插合面正視圖）
插針直徑 | Φ1 | Φ1.3 | Φ1.5 | Φ2.5 | Φ3 | Φ3.5 | Φ5 | 圖 符 |
|
|
|
|
|
|
| 額定電流（A） | 5 | 7 | 10 | 25 | 20* | 30 | 60 | 75 | 接觸件焊杯直徑 | Φ1.4 | Φ1.8 | Φ1.8 | Φ3.3 | Φ3.4 | Φ4.6 | Φ5 |
|
|
|
|
|
|
|
|
|

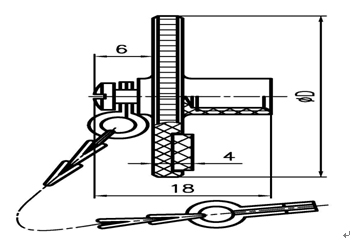

注：*僅適用于3048規格。 附件 螺孔防護蓋組件  組件號 | 適用規格 | Y16-1800-113 | Y16-18XXTJ | Y16-18XXZJ | Y16-2400-113 | Y16-24XXTJ | Y16-24XXZJ | Y16-3000-113 | Y16-30XXTJ | Y16-30XXZJ |
螺桿防護蓋組件  組件號 | 適用規格 | Y16-1800-114 | Y16-18XXTK | Y16-18XXZK | Y16-2400-114 | Y16-24XXTK | Y16-24XXZK | Y16-3000-114 | Y16-30XXTK | Y16-30XXTK |
 Y16-1800-115 | Y16P-1804TK | Y16P-1805TK | Y16P-1812TK | Y16-2400-115 | Y16P-2404TK | Y16P-2414TK | Y16P-2430TK | Y16P-2438TK | Y16P-2448TK | Y16-1800-117 | Y16H-1804TK | Y16H-1805TK | Y16H-1812TK | Y16-2400-117 | Y16H-2404TK | Y16H-2414TK | Y16H-2430TK | Y16H-2438TK | Y16H-2448TK | Y16P-2416TK | Y16P-2416ITK | Y16-3000-117 | Y16H-3030TK | Y16H-3048TK | Y16-2400-119 | Y16H-2416TK | Y16H-2416ITK |
螺桿后蓋板組件  組件號 | 適用規格 | Y16-1800-116 | Y16P-1804TJ | Y16P-1805TJ | Y16P-1812TJ | Y16-2400-116 | Y16P-2404TJ | Y16P-2414TJ | Y16P-2430TJ | Y16P-2438TJ | Y16P-2448TJ | Y16-1800-118 | Y16H-1804TJ | Y16H-1805TJ | Y16H-1812TJ | Y16-2400-118 | Y16H-2404TJ | Y16H-2414TJ | Y16H-2430TJ | Y16H-2438TJ | Y16H-2448TJ | Y16P-2416TJ | Y16P-2416ITJ | Y16-3000-118 | Y16H-3030TJ | Y16H-3048TJ | Y16-2400-120 | Y16H-2416TJ | Y16H-2416ITJ |
|
